HBM4 완전 분석 (베이스 다이, SK하이닉스, 삼성전자)

메모리가 '생각'을 하기 시작했다면 믿으시겠습니까. HBM4 관련 자료를 처음 파고들었을 때 제가 느낀 감각이 정확히 그랬습니다. 단순히 빠른 메모리가 나왔다는 이야기가 아니라, 메모리와 로직 반도체의 경계 자체가 허물어지는 지각변동이 지금 이 순간 일어나고 있습니다. SK하이닉스와 삼성전자가 어떤 전략으로 이 전쟁에 뛰어들었는지 직접 살펴봤습니다.

메모리가 '로직'이 된 이유, 베이스 다이의 진화

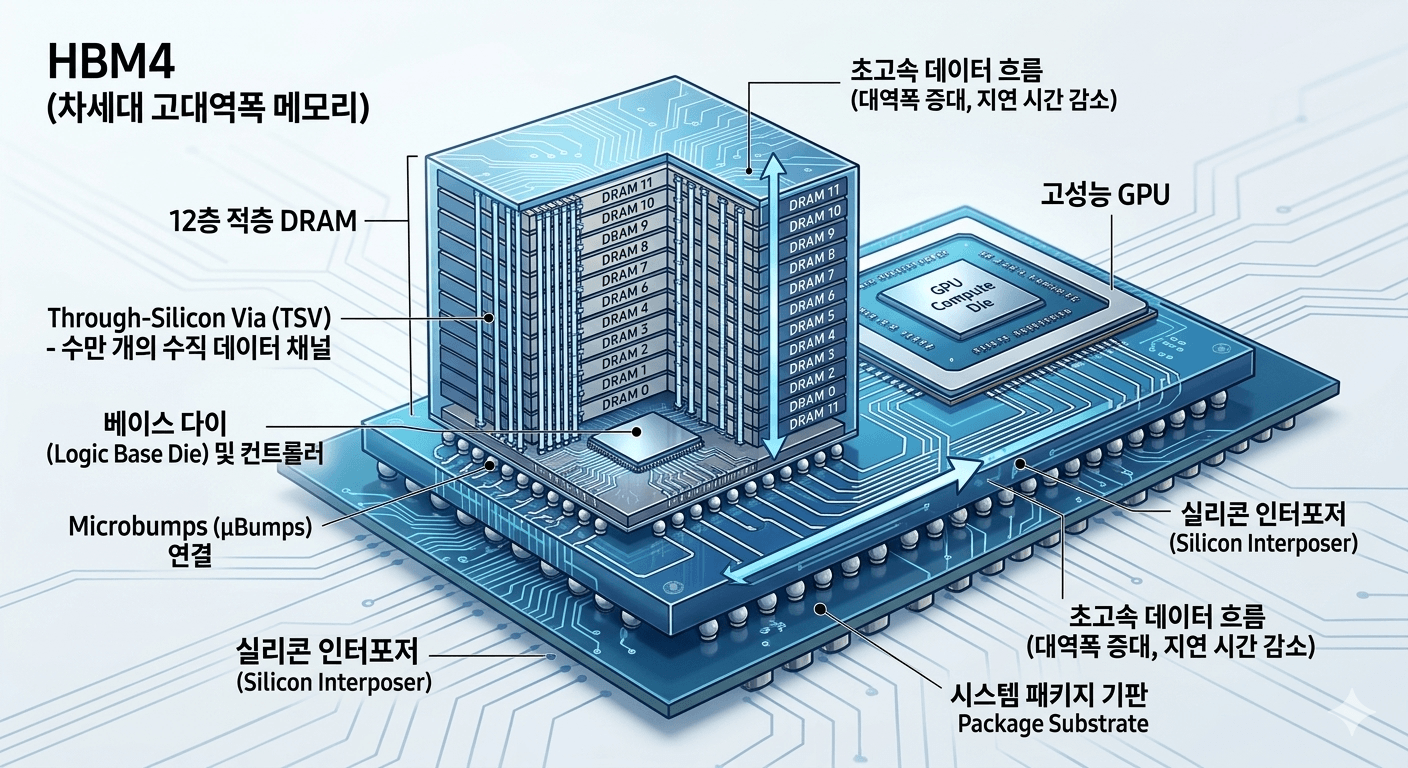

HBM(고대역폭 메모리)의 구조

HBM(고대역폭 메모리)의 구조를 처음 공부할 때, 저는 솔직히 그냥 D램을 높이 쌓아 올린 제품이라고만 생각했습니다. 그런데 직접 겪어보니 이 단순한 이해가 HBM4 앞에서는 완전히 틀린 이야기가 되어 버렸습니다.

HBM은 구조적으로 D램 칩들을 수직으로 적층 하고, 그 가장 아래에 베이스 다이(Base Die)를 깝니다. 여기서 베이스 다이란 D램 층들 사이를 오가는 데이터의 흐름 전체를 조율하는 핵심 제어 칩을 의미합니다. 쉽게 말해 고속도로 요금소와 인터체인지를 한꺼번에 관리하는 교통관제 센터 역할입니다. 기존 HBM3e까지는 이 베이스 다이를 일반적인 메모리 공정으로 제작해도 큰 문제가 없었습니다.

문제는 HBM4에서 터졌습니다. I/O 핀 수가 기존 1,024개에서 2,048개로 두 배 늘어난 것입니다. 여기서 I/O 핀이란 칩과 외부 사이에서 데이터가 실제로 오가는 물리적 통로를 의미합니다. 차선이 두 배로 늘어나니 데이터 트래픽이 폭발적으로 증가하고, 기존 메모리 공정으로는 발열과 전력 소비를 도저히 감당할 수 없는 상황에 이르렀습니다. 결국 HBM4부터는 이 베이스 다이를 파운드리(반도체 위탁생산) 전문 업체의 미세 로직 공정, 구체적으로는 4나노~5나노 수준의 공정으로 제작하기 시작했습니다. 여기서 파운드리란 반도체 설계는 하지 않고 생산만 전문으로 담당하는 기업을 가리킵니다.

제가 이 대목에서 가장 놀란 건, 수십 년간 완전히 분리되어 있던 메모리 반도체와 로직 반도체의 영역이 하나의 패키지 안에서 합쳐졌다는 사실이었습니다. 업계에서 "메모리가 CPU처럼 똑똑해지기 시작했다"고 말하는 이유가 바로 이겁니다.

HBM4 베이스 다이 변화의 핵심 포인트를 정리하면 다음과 같습니다.

• I/O 핀 수: 1,024개(HBM3e) → 2,048개(HBM4)로 2배 확대
• 베이스 다이 제조 공정: 메모리 공정 → 4나노~5나노 로직 공정으로 전환
• 역할 변화: 단순 저장 장치에서 고성능 로직 반도체 성격을 겸비한 구조로 진화

SK하이닉스 vs 삼성전자, 전략의 갈림길

이 구조적 변화 앞에서 SK하이닉스와 삼성전자는 정반대의 길을 선택했습니다. 제 경험상 기술 경쟁에서 전략의 방향이 이렇게까지 극명하게 갈리는 경우는 흔치 않습니다.

SK하이닉스는 TSMC와의 연합을 택했습니다. 자신들이 가장 잘하는 D램 코어 칩 개발에 집중하고, 베이스 다이 제조는 세계 1위 파운드리인 TSMC에 맡기는 분업 구조입니다. 이때 SK하이닉스가 활용하는 핵심 패키징 기술이 CoWoS입니다. CoWoS란 Chip on Wafer on Substrate의 약자로, 여러 칩들을 하나의 기판 위에 정밀하게 통합하는 TSMC의 첨단 패키징 기술을 의미합니다. 엔비디아 GPU 생산을 사실상 독점하는 TSMC 라인을 그대로 활용하니, 엔비디아 입장에서는 품질 검증 기간을 대폭 단축할 수 있는 것이 이 동맹의 가장 큰 강점입니다.

반면 삼성전자는 모든 과정을 한 지붕 아래에서 끝내는 턴키(Turn-key) 전략을 구사합니다. 여기서 턴키란 설계부터 파운드리 생산, 최종 패키징까지 외부 업체 없이 한 기업 내에서 완결하는 일괄 생산 방식을 의미합니다. 삼성전자만이 메모리 사업부와 파운드리 사업부를 동시에 보유하고 있기 때문에 전 세계에서 유일하게 이 전략을 완전히 구사할 수 있습니다. 자체 개발 중인 1c D램과 삼성 파운드리의 4나노 공정을 결합해 HBM4 베이스 다이를 직접 생산하고, 여기에 HCB(하이브리드 본딩)라는 차세대 적층 기술까지 선제 도입하고 있습니다. HCB란 칩과 칩 사이를 구리 범프 없이 직접 맞붙여 연결하는 기술로, 열 방출 특성을 획기적으로 개선하고 신호 전달 속도를 높이는 방식입니다.

솔직히 이건 예상 밖이었습니다. HBM 시장에서 SK하이닉스에 밀렸다는 평가를 받던 삼성전자가, 오히려 기술 차별화라는 측면에서는 더 과감한 베팅을 하고 있었던 것입니다. AI 반도체 시장이 성숙하면서 구글, 메타, 마이크로소프트 같은 하이퍼스케일러 기업들이 자신들의 AI 칩에 맞춘 커스텀 베이스 다이를 요구하기 시작했고, 이 맞춤형 수요에 빠르게 대응할 수 있다는 점이 턴키 전략의 핵심 경쟁력으로 부상했습니다. 실제로 AI 반도체 관련 시장 조사에 따르면 하이퍼스케일러들의 커스텀 AI 칩 투자는 매년 가파르게 증가하는 추세입니다(출처: 한국반도체산업협회).

HBM4가 열어가는 커스텀 AI 메모리 시대의 전망

제가 이 두 전략을 오래 들여다보면서 든 생각은, 결국 이 싸움이 기술 경쟁을 넘어 '생태계 잠금(Lock-in)' 전쟁으로 바뀌었다는 것입니다.

SK하이닉스와 TSMC의 연합은 엔비디아 중심의 AI 생태계에 깊숙이 뿌리를 내리는 전략입니다. 이미 검증된 CoWoS 패키징 라인과 엔비디아의 기존 공급망을 그대로 활용할 수 있어 신규 고객사 입장에서는 품질 검증 속도와 공급 안정성이라는 두 마리 토끼를 잡기 유리합니다. 삼성전자의 턴키 전략은 빅테크들이 직접 설계하는 커스텀 AI 가속기 시장을 정조준하고 있습니다. 한 회사 안에서 메모리와 로직 공정 피드백이 빠르게 돌아가는 구조는, 고객사가 원하는 맞춤형 설계를 구현하는 데 있어 외부 협력 구조보다 훨씬 빠른 개발 사이클을 만들어냅니다.

엔비디아는 2025년 GTC 키노트에서 차세대 AI 가속기 플랫폼 로드맵을 공개하며 HBM4 탑재 시스템의 성능 도약을 직접 언급한 바 있습니다(출처: NVIDIA 공식 사이트). 이 맥락에서 보면 HBM4는 단순한 메모리 세대 교체가 아니라, AI 반도체 생태계 전체의 판을 다시 짜는 기준점이 되고 있습니다.

개인적으로는 두 전략 모두 틀리지 않았다고 봅니다. 시장이 엔비디아 중심으로 계속 집중된다면 SK하이닉스와 TSMC의 연합이 유리하고, 빅테크의 자체 칩 개발 흐름이 강해질수록 삼성전자 턴키 전략의 가치가 올라갈 것입니다. 결국 AI 시장의 구조가 어느 방향으로 기울어지느냐가 이 싸움의 향방을 결정할 것입니다.

지금 반도체 관련 포트폴리오를 들여다보고 계신 분이라면, 단순히 HBM 점유율 수치만 볼 것이 아니라 각 기업의 고객사 믹스와 커스텀 칩 수주 동향을 함께 살펴보는 것이 훨씬 더 의미 있는 분석이 될 것입니다. 이 글은 개인적인 경험과 의견을 공유한 것이며, 전문적인 투자 조언이 아닙니다.

---

※본 정보는 참고용이며, 투자 권유가 아닙니다. 투자에 대한 최종 결정은 투자자 본인의 책임하에 신중하게 내려야 합니다.
