메인보드의 혁명, '실리콘 포토닉스(광반도체)'가 바꿀 데이터 전송의 미래

인공지능(AI)과 거대언어모델(LLM)의 폭발적인 성장 뒤에는 우리가 잘 보지 못하는 거대한 그림자가 있습니다. 바로 데이터센터의 상상을 초월하는 '전력 소모'와 '발열' 문제입니다. 현재 반도체 칩 자체의 연산 속도는 무서울 정도로 빨라졌지만, 정작 그 칩과 칩 사이, 혹은 서버와 서버 사이를 연결하는 전선(구리 도선)이 전력을 통과시키며 발생하는 열과 물리적 한계가 전체 시스템의 발목을 잡고 있습니다.

최근 업계에서는 Compute Express Link(CXL)가 데이터 연결의 효율성을 극대화하는 '소프트웨어 및 인터페이스 표준'으로 주목받았다면, 하드웨어 자체를 통째로 바꾸는 최종 단계의 궁극적 혁신 기술로 '실리콘 포토닉스(Silicon Photonics, 광반도체)'를 꼽습니다. 데이터를 '전기'가 아닌 '빛'으로 이동시키는 이 파괴적인 기술이 왜 데이터 전송의 미래이자 메인보드의 혁명인지 기술적으로 상세히 분석해 보겠습니다.

1. 구리 선의 한계: 왜 전기는 빛을 이길 수 없는가?

수십 년 동안 메인보드 위에서 데이터는 구리선을 타고 전극의 유무(0과 1)라는 전기 신호로 움직였습니다. 하지만 데이터 전송량이 기하급수적으로 증가하는 AI 시대에 접어들면서 기존 구리 도선은 세 가지 치명적인 물리적 한계에 직면했습니다.

① 전력 손실과 신호 감쇠 (Attenuation)

전기 신호는 구리의 고유 저항 때문에 거리가 멀어질수록 신호가 약해집니다. 이 신호를 강제로 유지하기 위해 중간마다 신호 증폭기(Retimer)를 다닥다닥 붙여야 하는데, 이 과정에서 엄청난 전력이 낭비되고 열이 발생합니다. AI 데이터센터 전력의 상당 부분이 연산이 아닌, 단순히 '데이터를 옆 동네로 옮기는 유선 전송'에 소모되는 이유가 바로 여기에 있습니다.

② 전자기적 간섭 (EMI)

구리선에 고주파 전류가 흐르면 주변으로 전자기파가 방출됩니다. 선로들이 촘촘하게 붙어 있는 최첨단 메인보드 내부에서는 이 전자기파가 서로 간섭을 일으켜 데이터가 오염되거나 유실되는 치명적인 오류(Noise)가 발생합니다.

2. 실리콘 포토닉스의 매커니즘: 전기를 빛으로 쏘다

실리콘 포토닉스는 이름 그대로 반도체의 기반이 되는 '실리콘(모래)' 위에 레이저와 같은 '광학(Photonics)' 기술을 융합한 기술입니다. 즉, 기존 컴퓨터 메인보드에 깔려 있던 구리 회로를 빛이 지나다니는 '광섬유(광도파로)'로 대체하는 것입니다.

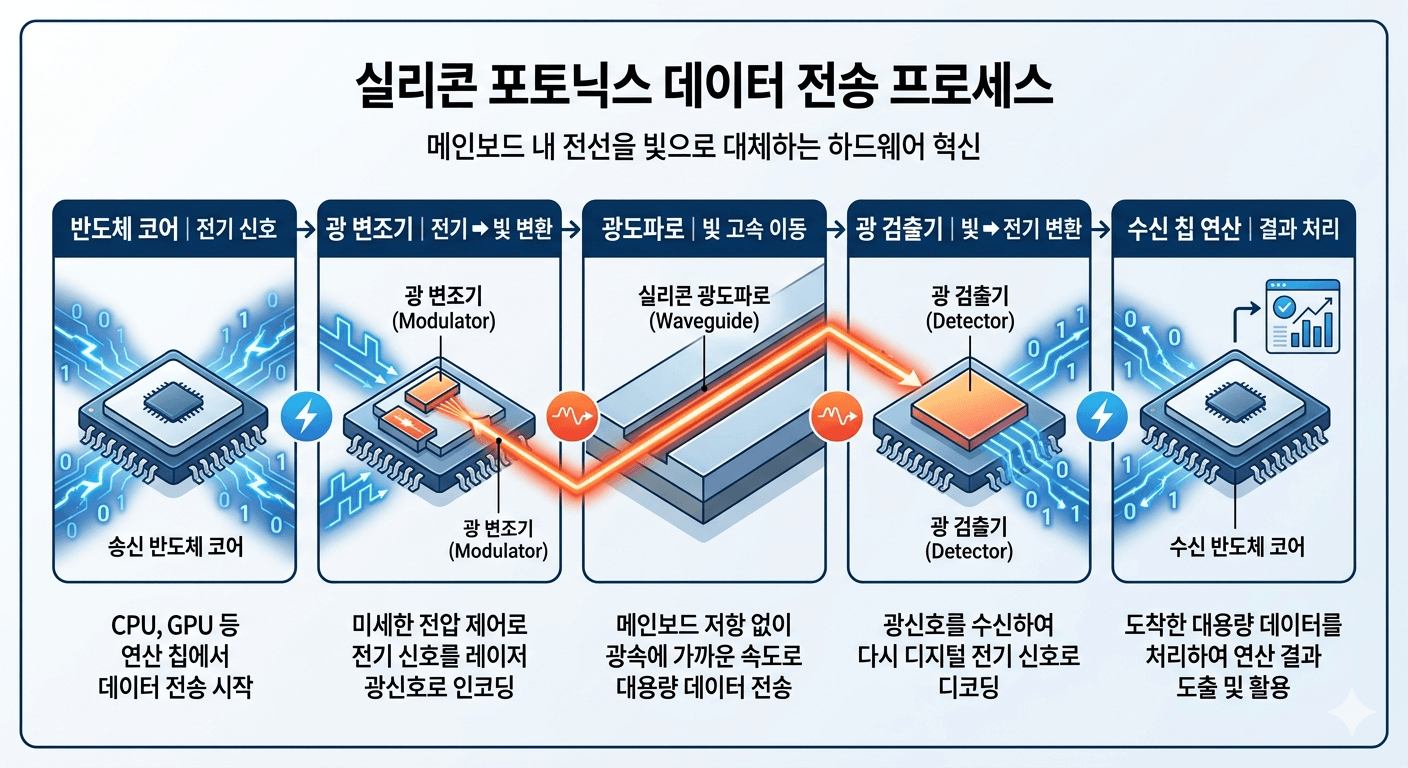

실리콘포토닉스 데이터전송 프로세스

메인보드 내부의 작동 원리는 정교합니다. 연산 칩(CPU/GPU)이 내보낸 전기 신호를 아주 미세한 '광 변조기(Modulator)'를 통해 빛 신호로 전환합니다. 이 빛은 메인보드 표면에 정밀하게 새겨진 실리콘 광도파로를 타고 저항 없이 광속으로 이동한 뒤, 목적지에 도착해 '광 검출기(Photodetector)'를 통해 다시 전기 신호로 바뀌어 칩 내부로 들어갑니다. 전자의 이동을 광자의 이동으로 완벽하게 치환하는 구조입니다.

3. 데이터센터의 전력 소모를 줄이는 최종 단계의 기술인 이유

비교 항목	기존 구리 도선 (전기)	차세대 실리콘 포토닉스 (빛)	전력망 및 데이터센터 파급 효과
전송 매체	• 구리 배선 및 인쇄회로기판(PCB)	• 실리콘 광도파로 및 광섬유	• 전자 대신 질량이 없는 광자(Photon) 활용
데이터 전송 속도	• 전자의 물리적 충돌로 속도 한계 직면	• 초당 테라비트(Tbps)급 광속 전송	• AI 대규모 병목현상(Bottleneck) 완벽 해결
거리별 신호 감쇠	• 거리가 멀어질수록 급격히 저하 (리타이머 필수)	• 거리에 따른 신호 손실이 사실상 zero	• 데이터센터 내 서버 간 물리적 거리 제약 소멸
발열 및 전력 소모	• 구리 저항으로 인한 극심한 고열 및 전력 낭비	• 전기 저항이 없어 발열 및 전력 80% 절감	• AI 데이터센터 천문학적인 공조 냉각 비용 감축
전자기적 간섭 (EMI)	• 주변 선로 간섭으로 인한 신호 왜곡 발생	• 빛의 파장이 달라도 간섭이 전혀 없음	• 미세 공정 메인보드의 신호 무결성(AI) 확보

실리콘 포토닉스가 하이엔드 AI 인프라의 '종착지'로 불리는 이유는 유기적이고 압도적인 성능적 이점 덕분입니다.

• 전력 소모의 획기적 저감: 빛은 질량이 없고 저항을 받지 않기 때문에 이동 시 열이 전혀 발생하지 않습니다. 신호 증폭을 위한 불필요한 전력 낭비가 사라지므로, 전문가들은 실리콘 포토닉스 전면 도입 시 데이터센터 전송 관련 전력 소모를 최대 80%까지 아낄 수 있다고 분석합니다.
• 무한대에 가까운 대역폭(Bandwidth): 전기는 한 선로에 한 가지 신호만 보낼 수 있지만, 빛은 파장이 서로 다르면 하나의 통로에 수십, 수백 개의 빛을 동시에 쏘아 보낼 수 있습니다(파장분할다중화 기술). 이 덕분에 구리선보다 최대 100배 이상 넓은 대역폭을 확보하여 대규모 거대언어모델 연산 시 병목현상을 완벽하게 지워버립니다.
• 거리의 한계 극복: 메인보드 안에서의 센티미터(cm) 단위 전송은 물론, 서버 랙과 랙 사이를 수십 미터(m) 이상 연결할 때도 신호 감쇠나 속도 저하가 전혀 없어, 데이터센터 전체를 하나의 거대한 초대형 단일 컴퓨터처럼 구동할 수 있습니다.

---

4. 글로벌 실리콘 포토닉스 시장의 핵심 밸류체인 및 기업 정보

이 시장은 고도의 광학 설계 능력과 나노미터 단위의 실리콘 가공 파운드리 역량이 동시에 요구되므로 기술 장벽이 매우 높습니다. 시장 성장을 주도하고 있는 핵심 기업 지형도입니다.

기업 분류	주요 핵심 기업	데이터센터 및 광반도체 부문 핵심 역량
글로벌 빅테크 & 칩 설계	인텔 (Intel)	• 30년 이상 광반도체 연구를 지속한 독보적 선두 주자• 레이저 광원을 D램/CPU에 직접 통합하는 온칩(On-chip) 기술 선도
	엔비디아 (Nvidia)	• 차세대 AI 가속기 플랫폼에 실리콘 포토닉스 인터커넥트 도입 공식화• 글로벌 광학 스타트업 지분 인수 및 에코시스템 확장 주도
파운드리 & 패키징	TSMC	• 실리콘 포토닉스 표준 패키징 기술인 'COUPE' 플랫폼 가동• 엔비디아, 브로드컴과 손잡고 광학 칩렛 양산 고도화 추진
	삼성전자	• 파운드리 사업부를 중심으로 광반도체 전용 공정 및 설계 자산(IP) 개발• 메모리(CXL/HBM) 환경에 광전송 기술을 결합하는 연구 박차
국내 핵심 소부장 기업	에프에스티 (FST)	• 광반도체 구현에 필수적인 레이저 소스 및 정밀 온도 제어 칠러 공급
	라이트론	• 데이터센터용 초고속 광트랜시버 및 핵심 광원 모듈 제조 기술 보유
	엔젯	• 실리콘 포토닉스 기판 제조용 초정밀 유체 프린팅 공정 장비 공급

그동안 광통신은 서버 외부에 꼽는 비싼 '광트랜시버' 부품에만 제한적으로 쓰였으나, TSMC와 인텔의 첨단 공정 혁신 덕분에 이제는 칩 내부(CPO, Co-Packaged Optics)에 광학 모듈이 원칩으로 패키징되는 단계까지 발전했습니다.

5. 결론: 전자의 시대에서 광자의 시대로

반도체(Semiconductor)라는 단어 속 '전기(Conductor)'의 개념은 이제 '빛(Photon)'에게 자리를 양보할 준비를 하고 있습니다. CXL이 논리적인 도로망을 넓히는 혁신이었다면, 실리콘 포토닉스는 도로 위를 달리는 이동 수단의 물리적 한계 속도를 광속으로 바꾸는 진정한 하드웨어 패러다임의 혁명입니다.

수년 내에 우리가 마주할 인공지능 메인보드는 사방으로 투명한 빛을 뿜어내며 초고속 연산을 수행하는 광반도체로 가득 찰 것입니다. 기술적 난제를 극복하고 광학 칩의 대량 양산 수율을 먼저 확보하는 기업이 미래 AI 인프라 권력의 정점에 서게 될 것임은 자명한 사실입니다.
