전력 반도체 (밴드갭, SiC 인버터, GaN 데이터센터, 공급과잉)

AI 혁명에서 눈에 보이는 반도체 칩 자체의 연산 속도에만 열광하는 현실속에서 저는 한동안 전력 반도체를 '조연'쯤으로 여겼습니다. GPU나 HBM처럼 스포트라이트를 받는 칩들 뒤에서 묵묵히 전기만 다루는 부품이라고 생각했거든요. 그런데 전기차 캐즘과 AI 데이터센터 전력난이 동시에 터지면서 SiC(실리콘카바이드)와 GaN(질화갈륨)이라는 이름이 계속 눈에 걸렸습니다. 파고들수록 이 두 소재가 단순한 부품이 아니라 에너지 효율이라는 거대한 병목을 푸는 핵심이라는 걸 인정할 수밖에 없었습니다.

밴드갭이 넓을수록 무엇이 달라지는가

반도체 교과서를 다시 펼쳐보게 된 건 순전히 이 질문 때문이었습니다. "왜 SiC와 GaN이 기존 실리콘을 대체하는가?" 답은 와이드 밴드갭(WBG, Wide Bandgap)이라는 물성 하나로 수렴합니다. 여기서 밴드갭이란 반도체 내부에서 전자가 전류를 만들기 위해 뛰어넘어야 하는 에너지 장벽의 높이를 말합니다. 장벽이 높을수록 높은 전압과 열에서도 소자 구조가 무너지지 않습니다.

기존 실리콘(Si)의 밴드갭은 약 1.1eV인 반면, SiC는 3.3eV, GaN은 3.4eV 수준입니다. 수치로 보면 약 3배 차이인데, 이게 실제 소자 설계에 미치는 영향은 3배가 아니라 수십 배입니다. 같은 전압을 버티는 소자를 만들 때 칩 자체의 두께를 훨씬 얇게 설계할 수 있고, 그 결과로 전류가 이동할 때 발생하는 저항, 즉 온저항(On-Resistance)이 급격히 낮아집니다. 전력 손실이 최대 90%까지 줄어든다는 수치가 나오는 이유가 바로 여기에 있습니다.

제가 처음 이 수치를 접했을 때 과장이 섞인 마케팅 문구라고 흘려들었는데, 실제 인버터 효율 데이터를 보고 나서 생각이 바뀌었습니다. 실리콘 기반 시스템에서 열로 날아가던 손실이 얼마나 컸는지를 역으로 확인하게 된 셈입니다.

요약: SiC·GaN의 와이드 밴드갭 특성은 실리콘 대비 3배 높은 에너지 장벽으로 고전압·고온 환경에서도 전력 손실을 최대 90%까지 줄이는 핵심 물성이다.

SiC 인버터가 전기차 캐즘을 건드리는 방식

전기차 시장이 정체된 가장 큰 이유는 두 가지입니다. 가격이 비싸고, 한 번 충전으로 갈 수 있는 거리가 기대치에 못 미친다는 것. 완성차 업체들이 선택한 돌파구는 충전 시스템을 기존 400V에서 800V 고전압 아키텍처로 전환하는 것이었고, 이 전환을 가능하게 하는 핵심 부품이 SiC 전력 반도체입니다.

전기차 내부에서 배터리의 직류(DC) 전기를 모터가 사용하는 교류(AC) 전기로 변환하는 장치를 인버터라고 합니다. 인버터에 SiC 소자를 탑재하면 전력 변환 효율이 5~10%포인트 향상됩니다. 수치만 보면 작아 보이지만, 전기차 원가 구조에서 배터리 팩이 전체 비용의 30~40%를 차지한다는 점을 감안하면 이야기가 달라집니다. 배터리 용량을 늘리지 않고 주행거리를 수십 킬로미터 늘릴 수 있다는 것은 곧 배터리 탑재량을 줄이거나 동급 주행거리를 더 저렴하게 구현할 수 있다는 의미입니다(출처: IEA 전기차 보고서).

SiC의 또 다른 강점은 열 전도도가 뛰어나다는 점입니다. 고온 환경에서도 안정적으로 작동하기 때문에 인버터 주변에 달려야 하는 방열판이나 냉각 장치를 대폭 축소할 수 있습니다. 차량 무게를 줄이고 공간을 확보하는 데도 직접 기여하는 셈입니다. 제 관점에서는 배터리 비용 절감과 경량화 효과가 동시에 작동한다는 점이 SiC의 가장 설득력 있는 밸류 포인트였습니다.

• 400V → 800V 고전압 전환 시 SiC 인버터 필수 적용
• 전력 변환 효율 5~10%포인트 향상 → 배터리 탑재량 감소 가능
• 우수한 열 전도도로 냉각 시스템 축소 → 차량 경량화 기여
• 원가 절감과 주행거리 연장을 동시에 달성하는 구조적 해법

요약: SiC 인버터는 800V 고전압 시스템의 핵심 부품으로, 배터리 비용 절감과 주행거리 연장이라는 전기차 캐즘의 두 가지 숙제를 동시에 공략한다.

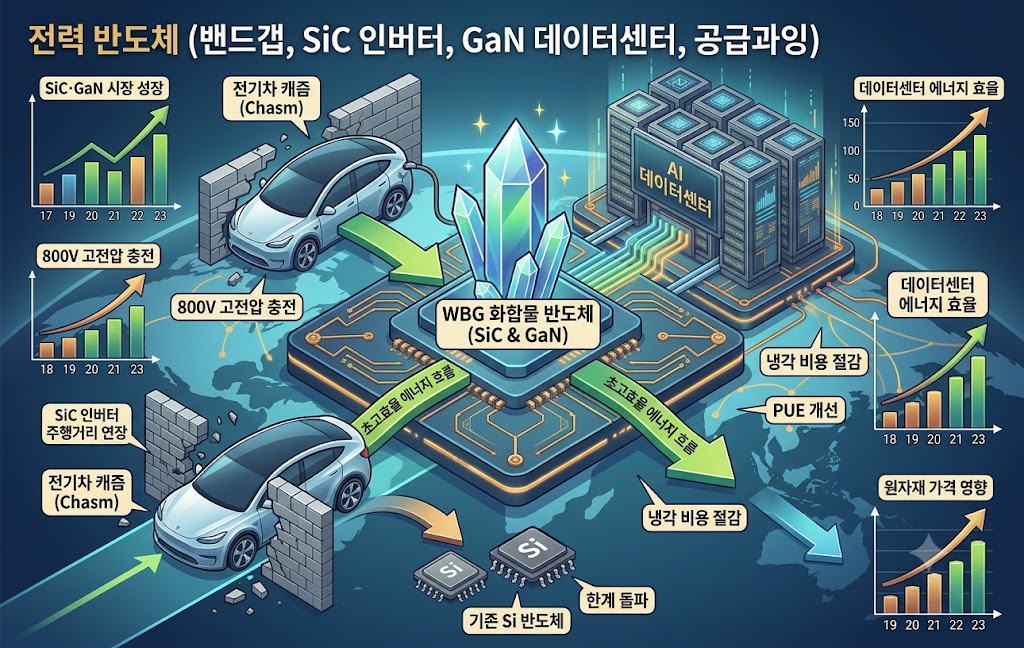

기존 실리콘 반도체의 한계를 극복하고 전기차 캐즘 돌파와 AI 인프라 효율화를 주도하는 SiC 및 GaN 전력 반도체의 핵심 기술력

GaN이 AI 데이터센터 전력 문제를 다루는 방식

AI 데이터센터 이야기로 넘어가면 SiC가 아닌 GaN이 주인공으로 바뀝니다. 두 소재는 사용처가 다릅니다. SiC가 고전압·대용량 전력 변환에 강점을 갖는다면, GaN은 고주파 스위칭 특성이 탁월합니다. 고주파 스위칭이란 전력 변환 회로에서 전류를 켜고 끄는 동작을 초당 수백만 번 이상 수행하는 능력을 말합니다. 이 속도가 빨라질수록 같은 전력을 다루는 데 필요한 변압기나 커패시터의 크기가 작아지고, 결과적으로 전력 공급 장치(PSU, Power Supply Unit) 전체의 밀도를 극대화할 수 있습니다.

초거대 AI 모델을 구동하는 데이터센터는 전력 소비 규모 자체가 이미 중소 도시 수준에 육박합니다. 문제는 전력 공급보다 냉각에 있습니다. 전력 변환 과정에서 발생하는 열을 식히는 데 데이터센터 총 운영 비용의 상당 부분이 투입됩니다. GaN 기반 PSU는 변환 손실 자체를 줄이기 때문에 열 발생량이 낮아지고, 냉각에 쓰이는 전력을 아낄 수 있습니다. 이른바 전력사용효율(PUE, Power Usage Effectiveness)을 개선하는 것인데, PUE란 데이터센터가 사용하는 총 전력 대비 실제 IT 장비에 쓰이는 전력의 비율을 나타내는 지표입니다. 수치가 1에 가까울수록 낭비 없이 효율적이라는 뜻입니다(출처: IEA 데이터센터 에너지 보고서).

솔직히 이 부분이 예상 밖이었습니다. GaN을 모바일 충전기나 5G 기지국용 부품으로만 알고 있었는데, 데이터센터 내부 전력 인프라의 핵심 소재로 부상하는 흐름은 제가 과소평가하고 있던 영역이었습니다. AI 투자 사이클에서 GPU와 HBM에 집중하는 사이, 그 GPU가 작동하기 위해 필요한 전력 하드웨어의 교체 수요가 조용히 쌓이고 있는 셈입니다.

요약: GaN은 고주파 스위칭 특성으로 데이터센터 PSU 밀도를 높이고 냉각 전력을 줄여 PUE를 개선하며, AI 인프라 전력 효율화의 조용한 핵심 소재로 자리잡고 있다.



공급과잉 리스크와 투자 판단의 균형점

장밋빛 전망만 나열하는 건 제 성격에 맞지 않습니다. SiC와 GaN 섹터를 들여다볼수록 구조적인 위험 요인 두 가지가 계속 눈에 밟혔습니다.

첫째는 웨이퍼 제조 공정의 난이도입니다. SiC는 다이아몬드 다음으로 경도가 높은 물질입니다. 원통형 잉곳(Ingot)을 성장시키고 이를 얇은 웨이퍼로 슬라이싱하는 과정의 수율이 극도로 낮습니다. 기존 실리콘 웨이퍼가 이미 12인치(300mm) 표준을 쓰는 데 반해, SiC는 6인치에서 8인치(200mm)로 전환하는 과도기에 있습니다. 웨이퍼 대구경화가 곧 원가 절감과 직결되는데, 이 전환이 생각보다 더디게 진행되고 있습니다. 선도 기업인 울프스피드(Wolfspeed)가 공장 증설과 수율 안정화에 고전하며 주가 변동성이 극심했던 것도 이 공정 난이도에서 기인합니다. 제 경험상 공정 전환 속도를 시장 컨센서스 그대로 믿었다가 낭패를 보는 경우가 적지 않았습니다.

둘째는 중국발 공급 과잉 압박입니다. 중국 정부의 막대한 보조금을 배경으로 산안광전 등 중국계 파워반도체 기업들이 SiC·GaN 시장에 빠르게 진입하고 있습니다. 차량용 고부가 제품에서는 아직 기술 격차가 존재하지만, 범용 소비재 영역에서는 이미 단가 인하 압박이 현실화되고 있습니다. 이는 ST마이크로일렉트로닉스, 인피니언 테크놀로지스, 온세미컨덕터 같은 글로벌 자이언트들이 그동안 누려온 멀티플 프리미엄을 언제든 갉아먹을 수 있는 리스크입니다.

개인적으로는 이 두 리스크를 인지한 뒤부터 투자 판단의 기준이 달라졌습니다. 섹터 전체를 낙관하기보다, 8인치 웨이퍼 전환 완료 시점과 주요 빅테크의 데이터센터 전력 표준 채택 여부를 트래킹 하는 방향으로 좁혀가는 것이 현실적이라고 봅니다.

요약: SiC 웨이퍼 대구경화의 더딘 진행과 중국발 공급 과잉이라는 두 구조적 리스크를 인지한 뒤, 8인치 전환 속도와 빅테크 채택 여부를 기준 삼아 접근하는 것이 현실적이다.



자주 묻는 질문

Q. SiC와 GaN 중 어느 게 더 유망한가요?

A. 둘은 경쟁 관계가 아니라 적용 영역이 다릅니다. SiC는 전기차 인버터나 태양광 인버터처럼 고전압·대용량 전력 변환에 강하고, GaN은 데이터센터 PSU나 고속 충전기처럼 고주파·소형 전력 변환에 최적화되어 있습니다. 어느 하나가 낫다기보다 전방 시장의 성장 속도를 각각 따져보는 게 맞습니다.



Q. 전기차 캐즘이 SiC 수요에 직접 타격을 주지 않나요?

A. 단기 납품 물량에는 영향이 있습니다. 다만 캐즘을 돌파하기 위해 완성차 업체들이 선택한 방법 자체가 800V 고전압 아키텍처 전환이고, 이 전환의 핵심이 SiC 인버터입니다. 역설적으로 캐즘이 깊을수록 원가 경쟁력 확보를 위한 SiC 채택 압력도 커지는 구조입니다.



Q. SiC 웨이퍼가 비싼 이유가 뭔가요?

A. 다이아몬드 다음으로 경도가 높은 물질이라 잉곳을 성장시키는 시간도 길고, 이를 웨이퍼로 자르는 슬라이싱 공정 수율이 극도로 낮습니다. 현재 6인치에서 8인치 웨이퍼로 전환하는 과도기인데, 대구경화가 완료되면 원가가 의미 있게 낮아질 것으로 예상됩니다. 다만 그 시점이 시장 기대보다 늦어지고 있다는 게 현실입니다.



Q. GaN이 데이터센터에서 왜 주목받는 건가요?

A. AI 모델 구동에 필요한 전력이 폭증하면서 데이터센터의 냉각 비용이 운영비의 핵심 변수가 됐습니다. GaN 기반 전력 공급 장치(PSU)는 변환 손실이 낮아 열 발생 자체를 줄이고, 이는 곧 냉각에 쓰이는 전력 절감으로 이어집니다. 엔비디아 GPU가 연산을 담당한다면, GaN PSU는 그 연산이 지속 가능하도록 전력 인프라를 지탱하는 역할을 합니다.



Q. 중국 업체들이 SiC를 따라잡으면 기존 업체들은 끝인가요?

A. 범용 소비재 영역에서는 이미 단가 압박이 시작된 건 사실입니다. 다만 차량용 SiC는 AEC-Q101 같은 차량용 신뢰성 인증을 통과해야 하고, 이 인증 사이클이 수년에 달합니다. 고부가 차량용 제품에서는 기술 격차가 당분간 유지될 가능성이 높지만, 중국 업체들의 인증 획득 속도를 꾸준히 모니터링할 필요가 있습니다.



결론

대다수 투자자들이 AI 혁명에서 GPU의 연산 속도나 HBM 용량에 집중하는 동안, 저는 그 GPU가 작동하기 위해 필요한 전력 인프라의 하드웨어 교체 수요에 점점 더 눈이 가게 됩니다. SiC와 GaN은 단기 업황 노이즈와 공급 과잉 리스크를 안고 있지만, 에너지 효율화라는 거스를 수 없는 방향성 위에 올라타 있다는 점에서 장기 성장 논리는 탄탄합니다.

제 경험상 이런 구조적 성장 섹터에서 실수를 반복한 이유는 '좋은 기술'과 '좋은 투자 타이밍'을 혼동했기 때문입니다. 지금 당장 섹터 전체를 낙관하기보다, SiC의 8인치 웨이퍼 전환 완료 시점과 주요 빅테크들의 GaN 기반 데이터센터 전력 표준 채택 발표를 추적하는 것이 이 패러다임 변화 속에서 길을 잃지 않는 현실적인 방법이 될 것입니다.
