반도체 후공정(OSAT)의 부상: 어드밴스드 패키징(Advanced Packaging)이 기업 실적을 가르는 이유

과거 반도체 산업에서 주인공은 언제나 ‘전공정(Front-End)’이었습니다. 웨이퍼 위에 빛으로 미세한 회로를 그리는 노광 공정의 한계를 얼마나 극복하느냐, 몇 나노미터(nm)까지 선폭을 줄이느냐가 반도체 기업의 기술력과 실적을 증명하는 절대적 잣대였습니다. 반면 가공된 웨이퍼를 칩 형태로 자르고 전기적으로 연결해 포장하는 후공정(Back-End)은 단순 조립이나 가공 수준의 소모적 파트로 여겨지곤 했습니다.

그러나 인공지능(AI), 고성능 컴퓨팅(HPC), 자율주행 등의 폭발적인 성장과 함께 반도체 패러다임이 완전히 뒤바뀌고 있습니다. 전공정의 미세화가 물리적·비용적 한계에 직면하면서, 이제는 조립에 불과했던 후공정이 반도체 성능을 끌어올리는 핵심 열쇠로 급부상했습니다. 이 변화의 중심에 바로 ‘어드밴스드 패키징(Advanced Packaging, 첨단 후공정)’과 이를 전문으로 수행하는 OSAT(Outsourced Semiconductor Assembly and Test, 외주 반도체 패키징·테스트) 기업들이 있습니다.

1. 무어의 법칙 한계와 첨단 패키징의 등장 배경

반도체 집적도가 2년마다 2배씩 증가한다는 ‘무어의 법칙’은 수십 년간 반도체 발전의 황금률이었습니다. 하지만 선폭이 3나노, 2나노를 넘어 원자 크기 수준에 가까워지면서 상황이 달라졌습니다.

기하급수적인 비용 상승: 공정을 미세화할 때마다 천문학적인 장비 투자비와 R&D 비용이 들어갑니다. 선폭을 한 단계 줄여서 얻는 성능 이득보다 투자 비용이 더 커지는 구조적 모순에 직면한 것입니다.

물리적 한계(누설 전류): 회로가 너무 세밀해지면서 전자가 통제 범위를 벗어나 밖으로 새어 나가는 누설 전류 현상과 심각한 발열 문제가 발생하고 있습니다.

이러한 전공정의 교착 상태를 해결하기 위해 등장한 대안이 바로 어드밴스드 패키징입니다. 쉽게 말해 회로를 더 작게 그리는 것이 불가능하다면, 이미 만들어진 칩들을 물리적·공간적으로 가장 효율적으로 배치하고 연결하여 하나의 거대한 초성능 칩처럼 작동하게 만드는 기술입니다.

2. 실적을 가르는 핵심 첨단 패키징 기술들

최근 반도체 기업들과 OSAT 업체들의 실적 발표를 보면 특정 첨단 패키징 기술의 확보 여부가 주가와 매출을 극명하게 갈라놓고 있음을 알 수 있습니다. 시장을 지배하고 있는 대표적인 기술은 다음과 같습니다.

2.5D 패키징 (이종 집적)

전통적인 반도체는 하나의 다이(Die)에 모든 기능을 넣는 단일 구조(Monolithic)였습니다. 반면 2.5D 패키징은 연산을 담당하는 로직 칩(CPU, GPU)과 고대역폭 메모리(HBM) 등 서로 다른 공정으로 만든 칩들을 '실리콘 인터포저'라는 미세 회로 기판 위에 수평으로 나란히 배치해 연결하는 기술입니다. 엔비디아의 AI 가속기(H100, B200 등)가 바로 이 기술을 통해 제작되며, 현재 전 세계적인 공급 부족을 겪을 만큼 수요가 막대합니다.

3D 패키징 (적층 기술)

칩을 옆으로 나란히 배치하는 것을 넘어, 아파트처럼 위로 높게 쌓아 올리는 기술입니다. 칩과 칩 사이에 미세한 구멍을 뚫어 전극을 연결하는 TSV(실리콘 관통 전극) 기술이 핵심입니다. 선의 길이를 극한으로 줄일 수 있기 때문에 데이터 전송 속도가 획기적으로 빨라지고 소비 전력은 대폭 줄어듭니다. AI 반도체의 필수재로 자리 잡은 HBM이 바로 TSV를 이용한 3D 패키징의 결정체입니다.

칩렛(Chiplet) 기술

하나의 거대한 칩을 만드는 대신, 기능별(연산, 메모리, 제어 등)로 쪼개진 작은 칩(칩렛)들을 각각 최적의 공정으로 따로 제조한 뒤 후공정에서 하나로 결합하는 방식입니다. 불량률을 낮추어 제조 원가를 획기적으로 절감할 수 있으며, 레고 블록을 조립하듯 맞춤형 반도체를 빠르게 생산할 수 있다는 강력한 장점이 있습니다. AMD와 인텔 등 주요 프로세서 설계 기업들이 사활을 걸고 도입하는 기술입니다.

3. OSAT기업의 실적 격차가 벌어지는 이유

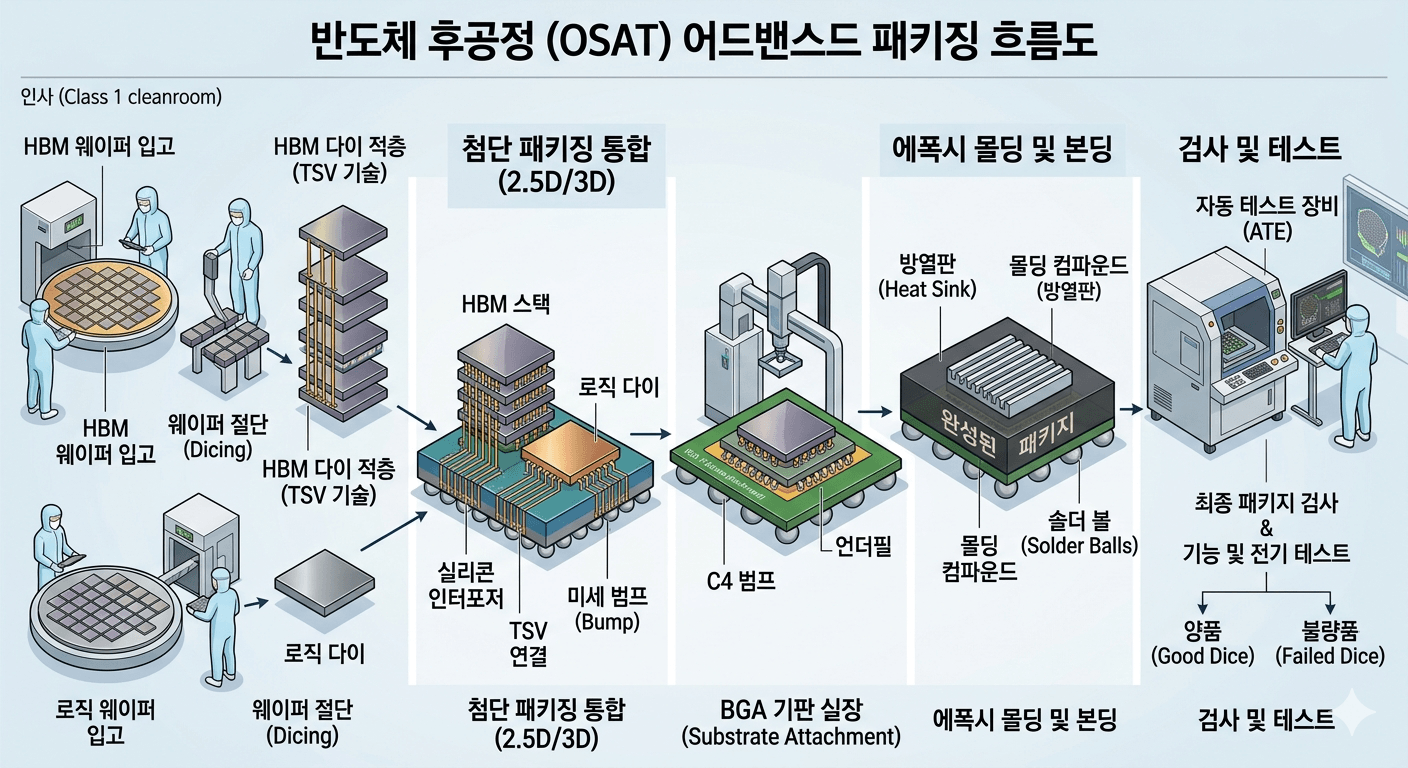

반도체 후공정 (OSAT) 어드밴스드 패캐징 흐름도

어드밴스드 패키징의 비중이 커지면서 외주 전문 가공 기업인 OSAT 업계 내부에서도 뚜렷한 양극화 현상이 나타나고 있습니다. 첨단 기술 경쟁력을 갖춘 선두 기업들은 사상 최대 실적을 경신하는 반면, 전통적인 레거시(범용) 패키징에 머무른 기업들은 단가 경쟁에 내몰리며 수익성 악화를 겪고 있습니다.

기술 진입 장벽과 고부가가치화

과거의 패키징은 단순히 리드프레임에 와이어를 연결하는 수준이었기에 진입 장벽이 낮았습니다. 하지만 2.5D/3D 패키징이나 칩렛 단계로 넘어가면 후공정 역시 미세 가공을 해야 하므로 전공정 수준의 첨단 장비와 고도의 청정실(Clean Room) 환경이 요구됩니다. 이 고난도 기술을 안정적인 수율(합격품 비율)로 대량 양산할 수 있는 OSAT 업체는 글로벌 시장에서도 손에 꼽힙니다. 기술을 선점한 상위 업체들이 높은 마진을 독식하는 구조가 형성된 것입니다.

파운드리-OSAT 협력 생태계의 중요성

TSMC, 삼성전자, 인텔 같은 대형 파운드리(위탁생산) 기업들은 자체적인 첨단 패키징 브랜드(TSMC의 CoWoS 등)를 운영하면서도, 쏟아지는 물량을 모두 소화하지 못해 글로벌 대형 OSAT 기업들과 긴밀한 동맹을 맺고 있습니다. 대만의 ASE, Amkor(앰코), 미국의 JCET 같은 상위 OSAT 기업들은 파운드리와의 강력한 생태계 결속을 바탕으로 대형 빅테크 물량을 독점하며 안정적인 실적 성장을 구가하고 있습니다.

4. 한국 반도체 생태계에 주는 과제

한국은 메모리 반도체와 파운드리(삼성전자) 분야에서 세계 최정상급 거점을 보유하고 있지만, 상대적으로 OSAT를 비롯한 후공정 생태계는 대만이나 미국에 비해 취약하다는 평가를 받아왔습니다. 한국 반도체가 지속적인 실적 성장을 이어가기 위해서는 후공정 경쟁력 강화가 시급합니다.

국내 OSAT 기업의 스케일업(Scale-up): 국내 후공정 업체들은 중소·중견 규모가 많아 대규모 첨단 장비 투자가 어려운 실정입니다. 대형 OSAT 기업 육성을 위한 정책적 금융 지원과 세제 혜택이 강화되어야 합니다.

종합 반도체 기업(IDM)과 OSAT의 공조: 삼성전자나 SK하이닉스가 개발한 최첨단 패키징 기술 리더십이 국내 OSAT 생태계로 전수되고, 이들이 글로벌 무대에서 턴키(일괄) 수주 경쟁력을 가질 수 있도록 유기적인 협력 관계를 구축해야 합니다.

소부장(소재·부품·장비)의 국산화: 패키징에 사용되는 핵심 소재(에폭시 밀봉재, 플립칩 기판 등)와 검사 장비의 해외 의존도를 낮추고, 국내 원천 기술을 확보해야 공급망 리스크에서 자유로워질 수 있습니다.

결론

반도체 산업의 패권 경쟁은 이제 '얼마나 작게 만드느냐'의 싸움에서 '어떻게 잘 쌓고 묶느냐'의 싸움으로 완전히 이동했습니다. 어드밴스드 패키징은 더 이상 부가적인 공정이 아닌, 반도체의 성능과 원가를 결정짓는 핵심 본공정입니다.

앞으로 반도체 기업과 OSAT 업체들의 실적 우열은 누가 더 고도화된 첨단 패키징 수율을 안정적으로 확보하느냐, 그리고 글로벌 빅테크 고객사들의 까다로운 패키징 요구 사항에 얼마나 신속하게 대응하느냐에 따라 갈릴 것입니다. 후공정 기술력이야말로 미래 반도체 시장에서 살아남기 위한 가장 강력한 생존 무기입니다.
